DIY蛙式滑輪下拉機（中）安裝角度調整杆、鋼索限位器

從露天上花160含運買一支二手WEIFENG WT-3520 三節鋁合金腳架：

秒分解：

取其中一支腳：

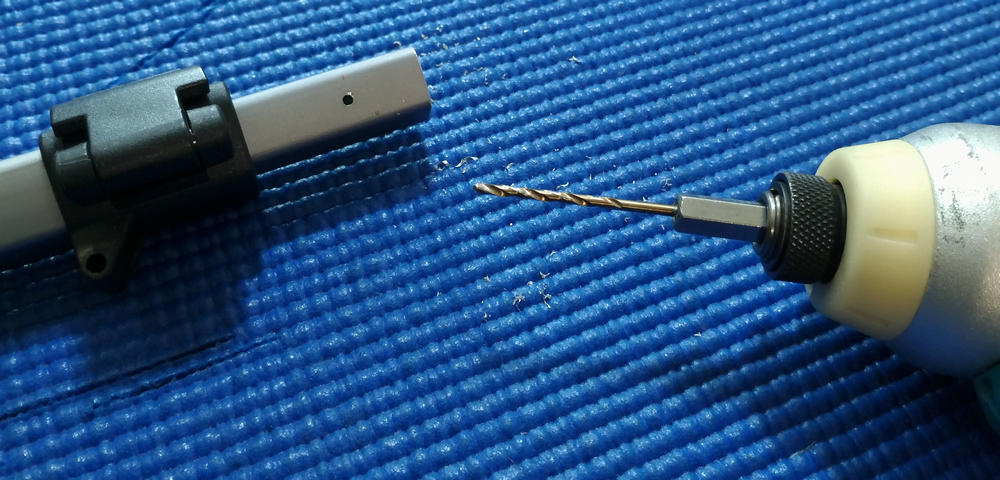

鑽導孔：

8mm 日本月光鑽頭洗孔，鑽頭超利，但價格不菲：

10mm鑽頭要價六百多，太貴買不下去，所以用階梯鑽直接擴成10mm：

10mm螺桿試穿：

加購N型2-1-1洞洞鐵作為鋼索限位器：

拆下滑輪組，把N型洞洞鐵裝上去：

裝上鋁合金伸縮杆，寬度剛好：

裝上懸臂，挺理想的：

後記：發完這篇，隔天youtube推薦了這個影片...google帝國真神！





DIY蛙式滑輪下拉機（上）安裝滑輪組

之前利用家裡的裝潢屏風DIY了一台滑輪下拉機：

不過後來把放在工作站的滑輪下拉機搬回家之後，DIY版就一直處於閒置。最近有空，計畫改成蝶式下拉，增加一種運動方式。

3D設計圖太耗時，用2D即可。power point的物件對齊功能很容易把前視圖轉成側視圖：

完成圖：

接著上網備料。這次採用鋁合金滑輪，阻力小且極為安靜，327人民幣不含運：

304洞洞鐵，650台幣不含運，很貴，但應該比焊工便宜：



304外六角螺絲、螺母、墊片、防鬆墊片，49人民幣不含運：



易格斯免維護魚眼軸承，採用自潤塑膠，所以不用上油，推測材質是鐵氟龍PTFE，廠商很好，兩組也出貨，204台幣含運：

10mm轉8mm鋼套，42.4人民幣不含運：

開始組裝，洞洞鐵洞徑8mm，滑輪洞徑10mm，所以軸心兩端各放一個鋼套縮徑：

滑輪鎖上洞洞鐵，幾乎每個鎖點都加防鬆墊片，以免日後螺絲鬆脫發生危險。



鎖上魚眼軸承：

掛上橫樑，實際與設計相符，很滿意：
