DIY安裝變頻冷暖空調(1)舊機拆除

家裡用的是8.7kw一對二定頻冷氣,原本已經很耗電了,用了新風機之後電費更加可觀,打算換變頻冷暖。看了空調小教室老柯的影片之後,決定DIY,理由詳如影片。

舊機的室外機重達75公斤:

要先把陽台欄杆拆除:

欄杆底座使用螺紋錨栓,非常緊,用套筒拆還是很難拆:

只好先用衝擊起子機打鬆(會吵到鄰居,要看準施工時間):

欄杆拆掉之後,把冷媒回收到室外機(教學影片),關閉冷氣迴路的無熔絲開關,驗電筆驗電確定斷電後,拆除銅管、電線:

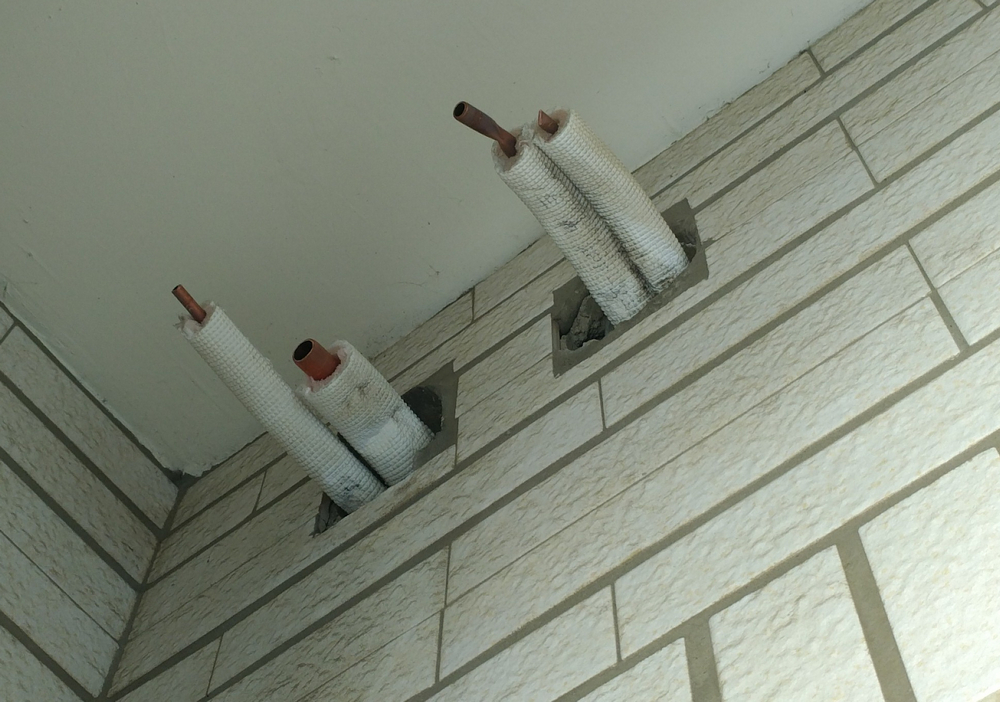

銅管很長,用割管刀切斷:

5分銅管螺母已經鎖死,拆不掉,放棄:

75公斤的重量超出自己的能力,打算用分解法,先拆機殼:

然後是電路板、風扇:

最重的是風機跟風機架:


結果加起來只有25公斤,剩下壓縮機跟冷凝器還有50公斤,還是太重,於是淘寶買了一台小吊車,427人民幣,但運費就花了722台幣:

吊車到貨前,先拆室內機:

背面的被覆銅管都發霉了,上半部發霉較嚴重,主因應該是灰塵+濕氣。

 水盤發霉也很嚴重,而且明顯有一層生物膜:

為了拆除銅管,裝潢也用磨切機拆了:

前一手絞線是這樣接的,地線也沒接,證明了老柯說的沒錯,安裝業者唯一的訴求就是用最短的時間把機器裝好,有時很難顧及品質與安全。

之前牆上跑銅管的預留孔沒有密封,導致裝潢內部與管道內累積了可觀的灰塵:

淘汰的記憶床墊切條:


捲一捲塞入預留孔,記憶泡綿會慢慢膨脹,類似3M耳塞,密封效果不錯:

餅乾蓋打上矽膠:

蓋上預留孔,從一對二改成一對一,不需要兩個孔。

室外端用鋁箔膠帶密封,另一個孔則用記憶泡綿暫時密封,防止灰塵繼續入侵:

接下來的作業有點危險,於是添購了巨力大雙鉤背負式安全帶:



室外機的正上方用鎚鑽鑽孔,安裝化學錨栓。直接用12mm鑽頭,結果因為鑽太久,導致擴孔,這如果是安裝膨脹螺絲,會導致安裝失敗,甚至螺絲鬆脫。下次應該先用6mm鑽頭鑽出導孔,再用12mm鑽頭。

化學錨栓掛上不鏽鋼阿爾納斯攀岩岩釘掛片,再掛彈簧扣,再掛從DIY滑輪下拉機借用的鋁合金滑輪。牆壁轉角處較尖銳,可能磨斷繩索,用雙面膠貼上軟墊保護:

先把冷氣底座的螺絲拆掉:

接著拆鍍鋅鐵架的螺絲(拆下面兩顆,留最上面一顆),都生鏽了,先用噴燈烤一下,再滴檸檬酸溶液除繡:

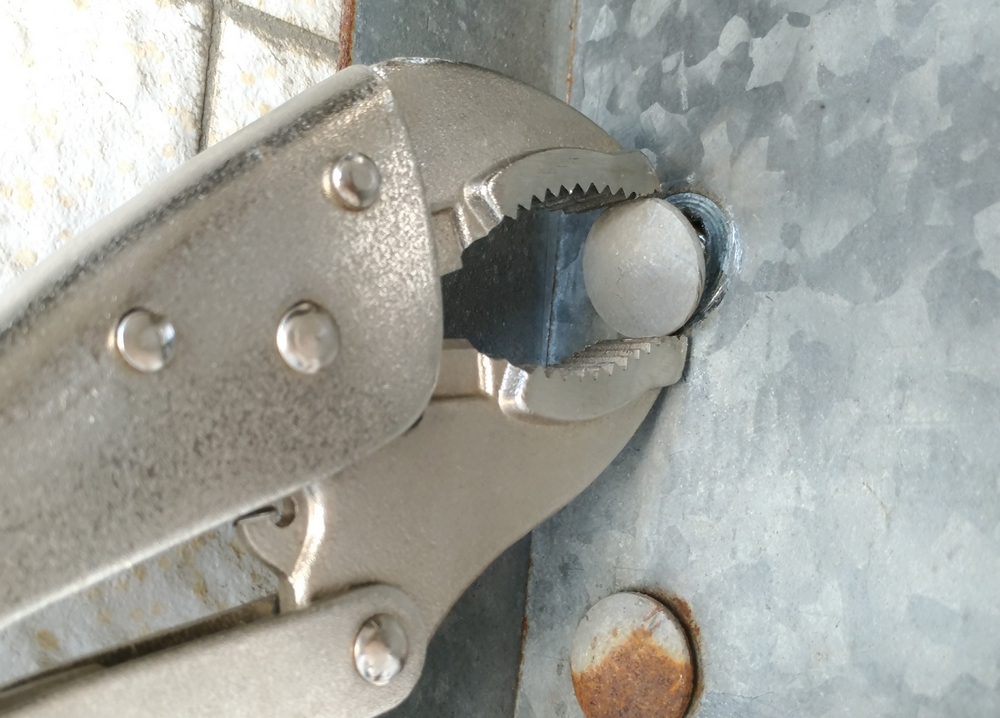

這種圓頭螺絲(馬車螺絲)生鏽以後非常難拆,要先用萬用鉗夾住圓頭,螺帽才能轉下來:


綁好編織帶:

保險起見多加了一條繩子,都用稱人結:

吊上電動吊車:

吊車鋼索伸長後固定:

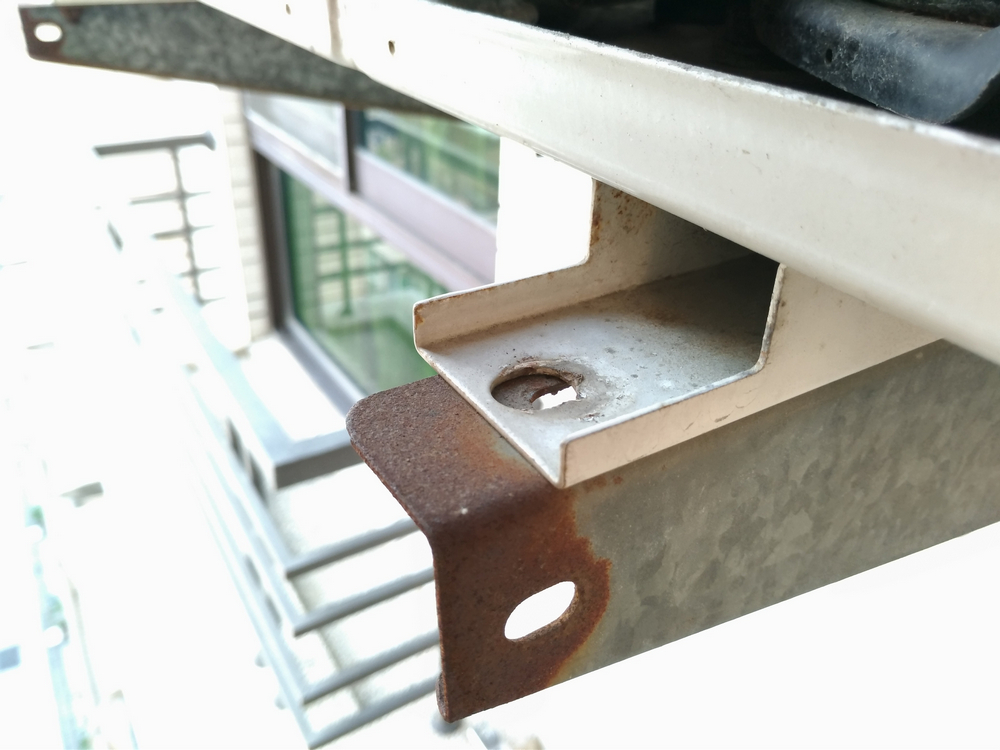

最後有一顆螺絲拆不掉,只好去振宇租砂輪機來切(日租金180):

開電動吊車,縮短鋼索,先吊起一側:

懸空後拆除三角鐵:

下方墊紙箱緩衝:

慢慢伸長鋼索,下放室外機:

用推車接住後,移入室內,把殼裝上。

室外機鰭片嚴重氧化、脆化,確實應該換了:

室外機如果拿去賣,賣個五百一千不是問題,但怕業者不肖,沒有回收R22冷媒(即臭名昭彰的氟氯碳化物),隨便排放,傷害臭氧層,所以搬到社區門口,上網申請環保局的大型廢棄物清理服務,隔天就載走了。

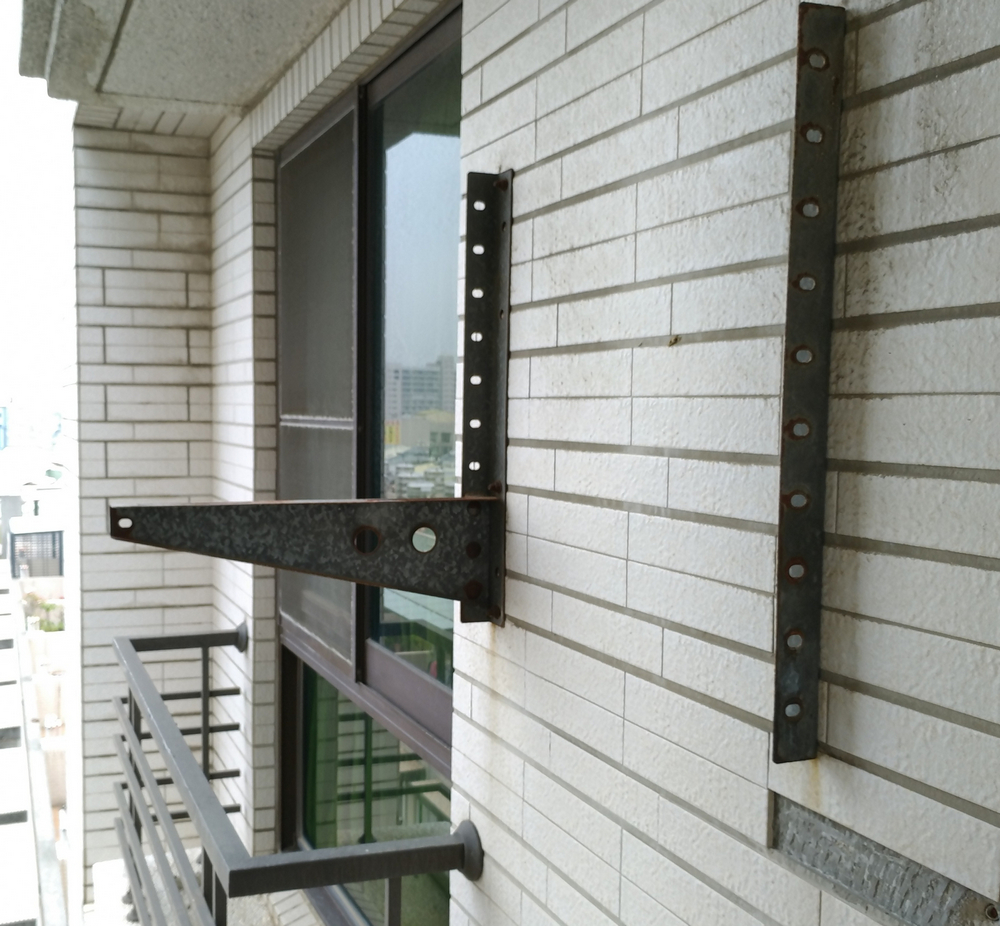

剩下的鐵架:

一樣先鉤好安全帶:


接著扳手拆除螺帽:

剩下的膨脹螺絲,因為已經生鏽,不太可能整支拆除了:

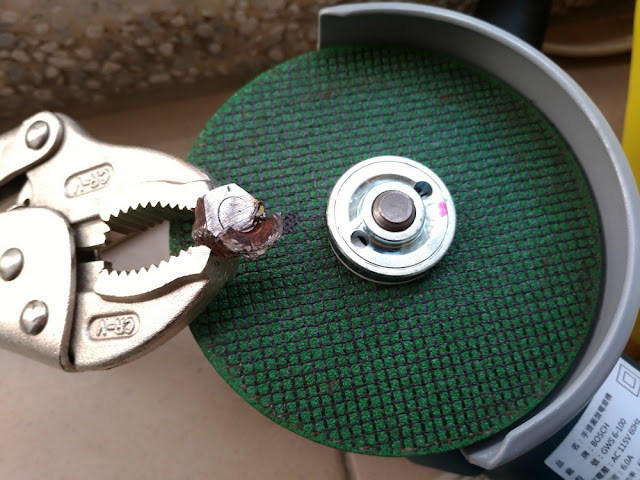

砂輪機直接切斷:


換成磨片:

磨掉突出的部份:

砂輪機施工會噴出很多鐵屑、鐵砂,施工後最好趕緊用包在塑膠袋中的強力磁鐵吸一吸,否則等鐵屑氧化後,會在地板磁磚及不鏽鋼器具上產生繡班,我是過好幾天才發現,結果花了很多時間用檸檬酸才洗掉。

後記:才剛施工完沒多久,宅水電馬上就出了影片提醒砂輪機對磁磚造成的污染...
