2022/6/3

國際牌RX系列變頻冷暖空調高樓危險安裝DIY(下)

上回掛好室外機,接下來的部份就不危險了。

室內機計畫裝在衣櫥上方的合板,並引入客廳新風,所以先把新風的出風口切好:

室內機背板鎖上中心螺絲後調水平,計畫朝左排水,所以左低右高:

穿銅管與排水管的地方先挖好:

在露天上買人家零切的銅管,7米共1320含運,是目前能找到的最低零售價,一樣從室外穿管:

穿到背板上預先標示的位置:

製作喇叭頭:


掛上室內機,包裹室內機的泡綿布是很好的保溫材,留下備用:

壓接室內機控制線,國際牌很貼心,有附贈安裝所需的絕緣端子,但因為沒有專用的壓接鉗,很容易壓到破皮:

銅管用扭力扳手+耐漏冷媒止漏劑接好:

裝潢背面的銅管用鋁箔膠帶固定在角料上,不用敲釘子:

接著彎折室外機銅管,多餘的部分切掉75公分:

然後銅管末端先拿進陽台內製作喇叭口,避免工具掉落。但是鎖銅管還是需要在外牆作業,為了避免工具掉落,特地用紙帶上的繩子與鞋帶綁在扳手上,可以套在手腕上:

銅管鎖好之後,試抽5分、站壓5分,成功後抽真空20分鐘,站壓2小時:

放冷媒後,壓接電源線與控制線,這次掌握了非絕緣端子專用壓接鉗壓絕緣端子的訣竅,壓接鉗的棘輪共5齒,只壓3齒下去,絕緣端子的塑膠皮就不會破,也可以壓很牢:

上電試車:

國際牌室內機的面板在運轉時會打開,增加進風口面積,應該有效,但也多了一個會壞的地方:

預留孔一樣用記憶床墊的泡綿密封:

銅管防曬用鋁箔膠帶實在太費工,這次用15cm寬鋁箔纏繞,如果可以找到10 cm寬鋁箔應該會更容易施工:


維修閥也全部用泡棉布纏繞,減少能源耗損:

鎖上蓋子,相信鋁箔應該可以撐好幾年:

把欄杆裝回去(原來就是斜的):

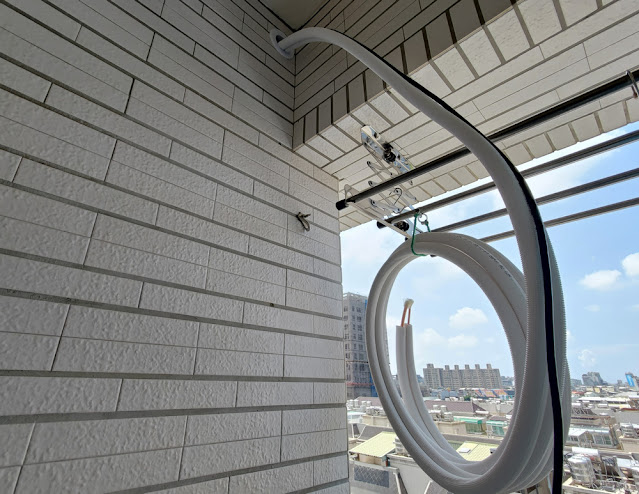

用編織帶把銅管吊在欄杆上,作為室外銅管唯一的固定處:

室內機銅管先用多餘的被覆泡綿+束線帶包好,銅管連接處再用泡綿布纏繞:

外面再用泡綿布纏繞一次:

裝回蓋板,完工~
